Bubble deck là giải pháp sàn bê tông nhẹ, giúp tối ưu hóa trọng lượng và tiết kiệm vật liệu trong xây dựng. Công nghệ này sử dụng các viên bóng nhựa để tạo ra không gian rỗng trong cấu trúc sàn, mang lại hiệu quả vượt trội về khả năng chịu lực, cách âm, cách nhiệt, và giảm chi phí thi công. Bubble deck ngày càng được ứng dụng rộng rãi trong các công trình hiện đại như tòa nhà cao tầng, cầu đường và công trình dân dụng, mang lại lợi ích kinh tế và môi trường.
Bubble deck – Giải pháp sàn bê tông nhẹ cho công trình hiện đại
Trong bối cảnh ngành xây dựng ngày càng phát triển, việc tìm kiếm các giải pháp thi công hiệu quả, tiết kiệm và bền vững luôn là ưu tiên hàng đầu. Đặc biệt, đối với các công trình cao tầng, nhịp vượt lớn hay xây dựng trên nền đất yếu, bài toán về trọng lượng kết cấu trở nên vô cùng quan trọng. Bubble deck, với công nghệ đột phá, đã ra đời để giải quyết triệt để vấn đề này. Nó mang đến một cuộc cách mạng trong lĩnh vực sàn liên hợp.
Giới thiệu tổng quan về bubble deck:
Bubble deck là một hệ thống sàn bê tông cốt thép tiên tiến. Được thiết kế để giảm thiểu trọng lượng sàn bằng cách sử dụng các quả bóng nhựa rỗng. Thường được làm từ nhựa HDPE tái chế, đặt giữa hai lớp lưới thép. Công nghệ này không chỉ giúp giảm tải trọng cho công trình mà còn mang lại nhiều lợi ích vượt trội khác.
Lịch sử phát triển:
Công nghệ bubble deck được phát minh vào những năm 1990 bởi kỹ sư người Đan Mạch Jørgen Bruun. Xuất phát từ ý tưởng loại bỏ phần bê tông không tham gia vào quá trình chịu lực của sàn. Từ đó ông đã nghiên cứu và phát triển hệ thống sàn rỗng với các quả bóng nhựa, mở ra một hướng đi mới cho ngành xây dựng. Từ đó đến nay, bubble deck đã được ứng dụng rộng rãi trên toàn thế giới trong nhiều loại công trình khác nhau.
Nguyên lý hoạt động:
Nguyên lý cốt lõi của bubble deck là tận dụng tối đa khả năng chịu lực của thép và tối thiểu hóa lượng bê tông không cần thiết. Trong sàn bê tông truyền thống, phần bê tông nằm ở giữa (vùng trung hòa) ít chịu lực uốn. Bubble deck đã loại bỏ phần bê tông này và thay thế bằng các quả bóng nhựa rỗng. Nhờ đó:
- Giảm trọng lượng. Giảm đáng kể trọng lượng sàn, từ đó giảm tải trọng lên cột, dầm và móng.
- Tối ưu hóa khả năng chịu lực. Hệ thống lưới thép cốt thép trên và dưới đảm nhận vai trò chịu lực chính. Đảm bảo độ bền và khả năng chịu tải của sàn.

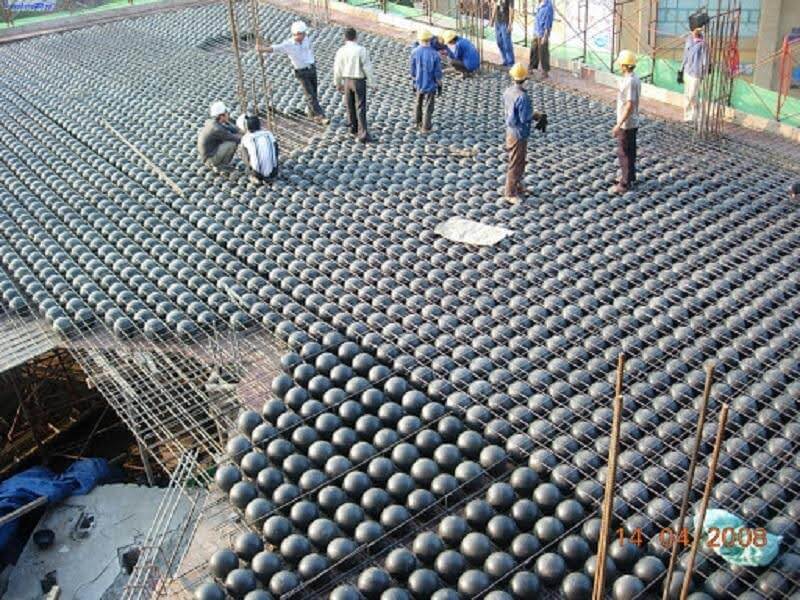

Sàn bubble deck trong thi công sàn
Cấu tạo chi tiết và vật liệu cấu thành sàn bubble deck
Sàn bubble deck không chỉ đơn thuần là bê tông và thép, mà là một hệ thống kết hợp các vật liệu thông minh để đạt được hiệu quả tối ưu về trọng lượng và khả năng chịu lực. Dưới đây là phân tích chi tiết về cấu tạo và đặc tính kỹ thuật của bubble deck:
Cấu tạo chi tiết của sàn bubble deck
- Lưới thép cốt thép:
Đóng vai trò chịu lực chính cho sàn. Thép thường được dùng là thép cường độ cao RB500W, đảm bảo khả năng chịu kéo và uốn vượt trội. Việc dùng thép RB500W giúp tối ưu hóa lượng thép sử dụng vẫn đảm bảo an toàn cho công trình.
- Bóng nhựa rỗng:
Được làm từ nhựa HDPE (nhựa tái chế, mật độ polyethylene/propylene cao), thân thiện với môi trường. Các quả bóng này có nhiều kích thước khác nhau, tùy thuộc vào yêu cầu thiết kế của công trình. Việc sử dụng nhựa tái chế làm giảm trọng lượng sàn, góp phần vào tính bền vững của công trình.
- Bê tông:
Sử dụng xi măng pooclăng tiêu chuẩn, đảm bảo chất lượng và độ bền của sàn. Mác bê tông được lựa chọn tùy thuộc vào yêu cầu chịu lực của từng công trình.
- Hệ thống liên kết:
Các tấm sàn Bubble Deck được liên kết với nhau và với hệ thống dầm hoặc tường chịu lực bằng các mối nối chuyên dụng. Đảm bảo tính ổn định và khả năng chịu lực của toàn bộ hệ thống sàn deck.
Đặc điểm kỹ thuật của các loại sàn bubble deck:
Bubble deck có nhiều loại với độ dày và đường kính bóng khác nhau, phù hợp với nhiều yêu cầu về nhịp vượt và tải trọng. Dưới đây là một số loại sàn bubble deck phổ biến:
| Loại sàn | Độ dày (mm) | Đường kính bóng (mm) | Nhịp (m) | Trọng lượng (kg/m²) | Thể tích bê tông (m³/m²) |
| BD230 | 230 | Ø180 | 7-10 | 370 | 0,1 |
| BD280 | 280 | Ø225 | 8-12 | 460 | 0,14 |
| BD340 | 340 | Ø270 | 9-14 | 550 | 0,18 |
| BD390 | 390 | Ø315 | 10-16 | 640 | 0,21 |
| BD450 | 450 | Ø360 | 11-18 | 730 | 0,25 |
Ưu điểm nổi bật của công nghệ bubble deck
Công nghệ bubble deck mang đến một loạt các ưu điểm vượt trội so với sàn bê tông truyền thống, từ hiệu quả kinh tế đến lợi ích về môi trường và thiết kế. Dưới đây là phân tích chi tiết từng ưu điểm:
- Giảm trọng lượng
Loại bỏ phần bê tông không chịu lực, giảm 35% trọng lượng so với sàn truyền thống. Giảm tải trọng lên móng, cột, dầm, phù hợp với công trình trên nền đất yếu. Tiết kiệm chi phí móng và vật liệu xây dựng.
- Nhịp vượt lớn
Cho phép thiết kế nhịp vượt lớn, lên đến 18m, tạo không gian mở và linh hoạt. Giảm số lượng cột, tăng tính thẩm mỹ và tối ưu diện tích sử dụng.
- Tiết kiệm vật liệu
Giảm lượng bê tông, xi măng và thép, giúp tiết kiệm chi phí. Sử dụng nhựa tái chế (HDPE), giảm thiểu rác thải nhựa và tác động đến môi trường. Góp phần giảm lượng khí CO2 từ sản xuất xi măng.
- Thi công nhanh
Tấm sàn được chế tạo sẵn tại nhà máy, đảm bảo chính xác và chất lượng. Rút ngắn thời gian lắp đặt, giảm chi phí nhân công và rủi ro sai sót.
- Bền vững và thân thiện môi trường
Sử dụng vật liệu tái chế và giảm lượng bê tông, phù hợp xu hướng xây dựng bền vững. Tuổi thọ cao, giảm chi phí bảo trì và thay thế.
- Khả năng cách âm, cách nhiệt tốt
Các khoảng trống khí trong sàn giảm tiếng ồn và truyền nhiệt. Tiết kiệm năng lượng, tạo không gian yên tĩnh và thoải mái.
Ứng dụng thực tế của công nghệ bubble deck trong xây dựng
Với những ưu điểm vượt trội về trọng lượng, nhịp vượt và khả năng thi công. Bubble deck đã được ứng dụng rộng rãi trong nhiều loại công trình khác nhau trên toàn thế giới. Dưới đây là một số ứng dụng thực tế tiêu biểu:
- Nhà cao tầng
Giảm tải trọng cho toàn bộ công trình, phù hợp với các tòa nhà cao tầng xây dựng trên nền đất yếu. Tăng độ an toàn, giảm chi phí móng và tối ưu kết cấu chịu lực.
- Trung tâm thương mại và văn phòng
Tạo không gian mở với ít cột hơn, tối ưu hóa diện tích sử dụng. Đáp ứng nhu cầu linh hoạt trong bố trí nội thất và nâng cao tính thẩm mỹ.
- Bãi đậu xe
Giảm trọng lượng và tăng khả năng chịu lực của sàn, đáp ứng yêu cầu tải trọng lớn. Gia tăng độ bền và giảm chi phí bảo trì trong thời gian dài.
- Cầu
Giảm trọng lượng kết cấu cầu, cho phép thiết kế nhịp cầu dài hơn mà vẫn đảm bảo độ bền. Tối ưu hóa chi phí vật liệu và giảm thời gian thi công.
- Các công trình công cộng
Sân bay, nhà ga, bệnh viện, trường học, trung tâm hội nghị… Đảm bảo kết cấu nhẹ, bền vững, giảm tải trọng và tăng hiệu quả sử dụng không gian.
Bubble deck không chỉ phù hợp với các công trình dân dụng mà còn là giải pháp lý tưởng cho các dự án công cộng, cầu đường và công nghiệp, nhờ tính linh hoạt và hiệu quả vượt trội. Công nghệ này đang ngày càng khẳng định vị thế trong ngành xây dựng hiện đại.
So sánh chi tiết bubble deck với các giải pháp sàn truyền thống
Dưới đây là bảng so sánh chi tiết giữa bubble deck và các loại sàn truyền thống:
| Tiêu chí | Bubble deck | Sàn bê tông đặc | Sàn ô cờ (sàn nấm) | Sàn dự ứng lực |
| Trọng lượng | Nhẹ hơn 25-35% so với sàn đặc, giảm tải trọng lên kết cấu. | Nặng nhất trong các loại sàn, tải trọng lớn lên móng và cột. | Nhẹ hơn sàn đặc, nhưng nặng hơn bubble deck. | Nhẹ hơn sàn đặc, nhưng nặng hơn hoặc nhẹ hơn bubble deck tùy thiết kế. |
| Nhịp vượt | Vượt nhịp lớn, có thể lên đến 50% so với sàn đặc. | Nhịp vượt hạn chế, thường cần nhiều cột và dầm phụ. | Nhịp vượt trung bình, tốt hơn sàn đặc. | Vượt nhịp lớn, tương đương hoặc hơn bubble deck. |
| Vật liệu | Ít bê tông, thép cường độ cao, bóng nhựa tái chế HDPE. | Nhiều bê tông và thép. | Ít bê tông hơn sàn đặc, sử dụng thép và cốt liệu như sàn thường. | Sử dụng bê tông cường độ cao, thép cường độ cao và cáp dự ứng lực. |
| Thi công | Chế tạo sẵn tại nhà máy, lắp đặt nhanh chóng, kiểm soát chất lượng tốt. | Thi công tại công trường, tốn nhiều thời gian và nhân công. | Thi công tại công trường, phức tạp hơn sàn đặc do yêu cầu khuôn và ván khuôn. | Thi công phức tạp, đòi hỏi kỹ thuật cao. |
| Chi phí | Chi phí ban đầu có thể cao hơn, nhưng tiết kiệm chi phí móng, cột, dầm. | Chi phí ban đầu thấp hơn, nhưng tốn chi phí móng, cột, dầm. | Chi phí trung bình, phụ thuộc vào thiết kế và độ phức tạp của ô cờ. | Chi phí cao nhất trong các loại sàn, do vật liệu và kỹ thuật thi công đặc biệt. |
Kỹ thuật thi công bubble deck hiệu quả và đạt chuẩn
Để đạt hiệu quả cao và đảm bảo chất lượng công trình, quy trình thi công Bubble deck cần tuân thủ các kỹ thuật tiêu chuẩn như sau:
Chuẩn bị và thiết kế
- Tính toán kết cấu. Dựa trên tải trọng sử dụng, các kỹ sư cần tính toán và lên bản vẽ chi tiết để đảm bảo sự ổn định của công trình.
- Lựa chọn vật liệu. Sử dụng khối cầu nhựa chất lượng cao, sắt thép và bê tông đạt chuẩn.
- Lập kế hoạch thi công. Bố trí mặt bằng hợp lý, đảm bảo thiết bị và nhân lực sẵn sàng để thi công đồng bộ.
Gia công và lắp đặt
- Lắp đặt lưới thép dưới. Bố trí lưới thép dưới đúng khoảng cách và vị trí theo thiết kế.
- Đặt khối cầu Bubble. Các khối cầu được đặt đều đặn trên lưới thép, đảm bảo không dịch chuyển trong quá trình thi công.
- Lắp đặt lưới thép trên. Lớp thép trên được bố trí để tăng khả năng chịu lực cho sàn.

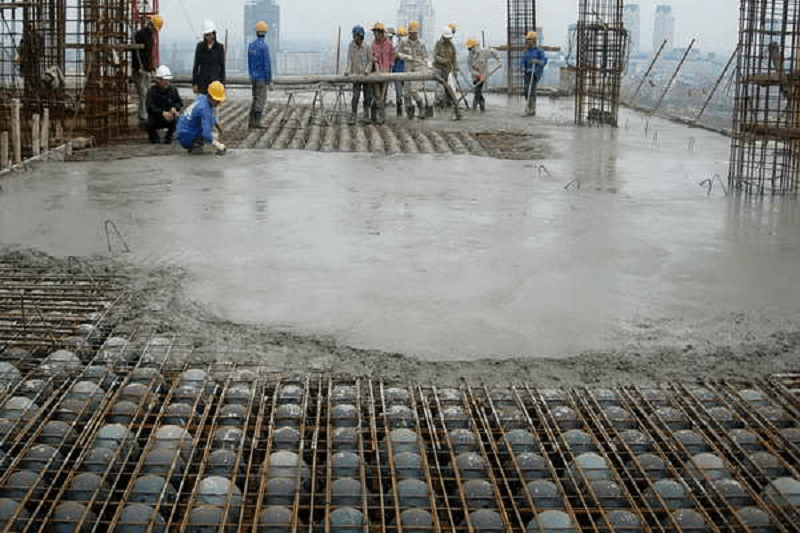

Đổ bê tông và hoàn thiện
- Đổ lớp bê tông đầu tiên. Đổ một lớp bê tông mỏng để cố định vị trí các khối cầu và lưới thép.
- Đổ bê tông hoàn thiện. Đảm bảo bê tông được đổ đều và liên tục, tránh tạo các khoảng trống trong kết cấu.
- Xử lý bề mặt sàn. Làm phẳng và bảo dưỡng bề mặt sàn sau khi đổ bê tông.
Kiểm tra và nghiệm thu
- Kiểm tra độ phẳng. Sử dụng các thiết bị đo lường để đảm bảo sàn đạt độ phẳng tiêu chuẩn.
- Kiểm tra khả năng chịu lực. Thực hiện các bài kiểm tra chịu tải để đảm bảo sàn đạt chất lượng thiết kế.
- Nghiệm thu công trình. Đánh giá toàn diện trước khi đưa vào sử dụng.
Lưu ý khi thi công BubbleDeck
- Tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.
- Đảm bảo vệ sinh mặt bằng trước và trong quá trình thi công.
- Sử dụng đội ngũ kỹ thuật viên lành nghề để đảm bảo chất lượng công trình.
Bubble deck không chỉ giúp giảm trọng lượng sàn, giảm chi phí vật liệu mà còn thân thiện với môi trường và tối ưu hiệu quả thi công. Tuy nhiên, để đạt hiệu quả cao, cần chọn nhà thầu uy tín và tuân thủ đúng quy trình kỹ thuật.
Kỹ thuật thi công sàn bóng bubble deck
>>> Xem thêm: Sàn liên hợp – Tiết kiệm chi phí và thời gian thi công công trình
